通用規格
- ◈ 精度 ≫ 順時針:±1.5% 逆時針:±2.5%
- ◈ 最小單位 ≫ SH-CHTS60-1(0.01Nm), 其他(0.1Nm)
- ◈ 扭力單位 ≫ 四種單位可供切換 Nm、Kg.cm、lb.ft、lb-in
- ◈ 操作溫度 ≫ -10°C~ 60°C
- ◈ 保存溫度 ≫ -20°C~ 70°C
- ◈ 濕度 ≫ 無凝露可到 90%
- ◈ 電池壽命(使用時間) ≫ 8~10小時
- ◈ 電池壽命(充電時間) ≫ 90-120分鐘
- ◈ 掉落測試 ≫ 1m
- ◈ 振動測試 ≫ 10G
- ◈ 耐久度 ≫ 10000 次
- ◈ 環境試驗 ≫ 通過
- ◈ EMC試驗 ≫ 通過
型號 | 方頭 | 最大扭力值 | 設定範圍 | 負載最大值/ DIN值 |
---|---|---|---|---|
SH-CHTS60-1 | 3/8" | 60 Nm | 3~60 Nm | 306.0/202.0 Nm |
SH-CHTS135-1 | 3/8" | 135 Nm | 6.8~135 Nm | 306.0/202.0 Nm |
SH-CHTS200-2 | 1/2" | 200 Nm | 10~200 Nm | 796.0/512.0 Nm |
SH-CHTS340-2 | 1/2" | 340 Nm | 17~340 Nm | 796.0/512.0 Nm |

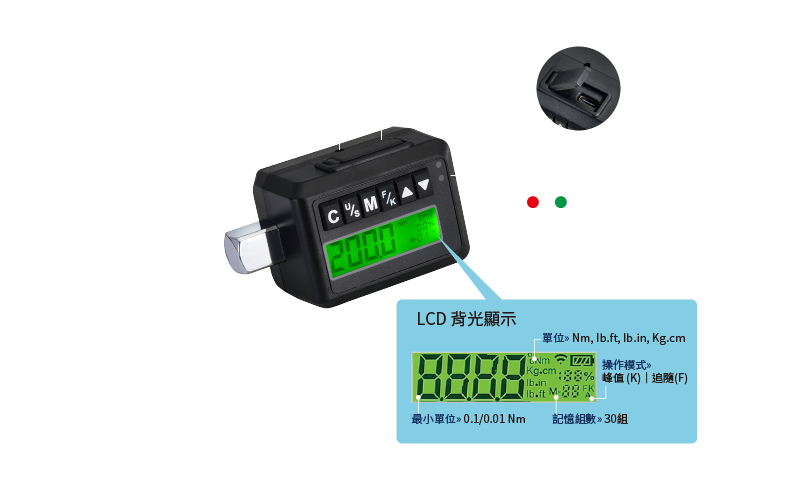

產品特色
型號 | 顯示器尺寸 (mm) |
顯示器重量 (g) |
包裝尺寸(L) LxWxH(mm) |
數量 (pcs) |
淨重N.W. (g) |
毛重G.W. (g) |
外箱 LxWxH(cm) |
材積 CUFT |
---|---|---|---|---|---|---|---|---|
SH-CHTS60-1 | 75×44×39 | 188±5g | 95×93×56mm | 10 | 255±50g | 506±50g | 34.3×22.4×13 | 0.35 |
SH-DGTS135-1 | 75x44x39 | 188±5g | 95×93×56mm | 10 | 255±50g | 506±50g | 34.3×22.4×13 | 0.35 |
SH-DGTS200-2 | 75x44x39 | 188±5g | 95×93×56mm | 10 | 255±50g | 506±50g | 34.3×22.4×13 | 0.35 |
SH-DGTS340-2 | 75x44x39 | 188±5g | 95×93×56mm | 10 | 255±50g | 506±50g | 34.3×22.4×13 | 0.35 |
UNIT | mN.m | cN.m | N.m | ozf.in | lbf.in | lbf.ft | gf.cm | kgf.cm | kgf.m |
---|---|---|---|---|---|---|---|---|---|
1 mN.m | 1 | 0.1 | 0.001 | 0.142 | 0.009 | 0.0007 | 10.2 | 0.01 | 0.0001 |
1 cN.m | 10 | 1 | 0.01 | 1.416 | 0.088 | 0.007 | 102 | 0.102 | 0.001 |
1 N.m | 1000 | 100 | 1 | 141.6 | 8.851 | 0.738 | 10197 | 10.2 | 0.102 |
1 ozf.in | 7.062 | 0.706 | 0.007 | 1 | 0.0625 | 0.005 | 72 | 0.072 | 0.0007 |
1 lbf.in | 113 | 11.3 | 0.113 | 16 | 1 | 0.083 | 1152.1 | 1.152 | 0.0115 |
1 lbf.ft | 1365 | 135.6 | 1.356 | 192 | 12 | 1 | 13826 | 13.83 | 0.138 |
1 gf.cm | 0.098 | 0.01 | 0.0001 | 0.014 | 0.0009 | 0.00007 | 1 | 0.001 | 0.00001 |
1 kgf.cm | 98.07 | 9.807 | 0.098 | 13.89 | 0.868 | 0.072 | 1000 | 1 | 0.01 |
1 kgf.m | 9807 | 980.7 | 9.807 | 1389 | 86.8 | 7.233 | 10000 | 100 | 1 |
