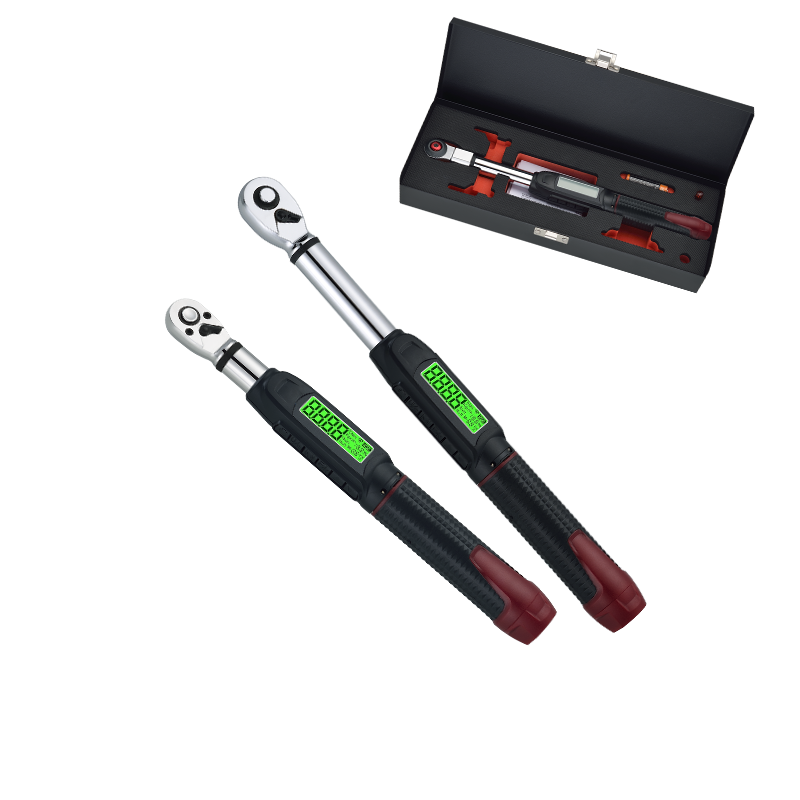

SH-CMTQ 系列
通用規格
- ◈ 精度 ≫ 順時針:±3% 逆時針:±4%
- ◈ 最小單位 ≫ 0.01Nm
- ◈ 扭力單位 ≫ 四種單位可供切換 Nm、Kg.cm、lb.ft、lb-in
- ◈ 操作溫度 ≫ -10°C~ 60°C
- ◈ 保存溫度 ≫ -20°C~ 70°C
- ◈ 濕度 ≫ 無凝露可到 90%
- ◈ 電池壽命(使用時間) ≫ 充飽電8-10小時
- ◈ 電池壽命(充電時間) ≫ 60-90分鐘
- ◈ 掉落測試 ≫ 1m
- ◈ 振動測試 ≫ 10G
- ◈ 耐久度 ≫ 10000 次
- ◈ 環境試驗 ≫ 通過
- ◈ EMC試驗 ≫ 通過
| 型號 | 齒數 | 棘輪方頭 | 最大扭力值 | 設定範圍 | 負載最大值 / DIN 值 |
|---|---|---|---|---|---|
| SH-CMTQ06-1 | 72 | 1/4" | 6 Nm | 0.3~6 Nm | 70.0/62.0 Nm |
| SH-CMTQ15-1 | 72 | 1/4" | 15 Nm | 0.75~15 Nm | 70.0/62.0 Nm |
| SH-CMTQ25-1 | 72 | 1/4" | 25 Nm | 1.25~25 Nm | 70.0/62.0 Nm |
| SH-CMTQ60-2 | 72 | 3/8" | 60 Nm | 3~60 Nm | 294.0/202.0 Nm |
產品特色
| 型號 | 扳手長度 | 扳手重量 | 包裝尺寸 LxWxH(mm) |
數量 (pcs) |
淨重 (kg) |
毛重 (kg) |
外箱 LxWxH(cm) |
材積 CUFT |
|---|---|---|---|---|---|---|---|---|
| SH-CMTQ06-1 | 244mm | 212g±50g | 283x90x55 | 10 | 7.12 | 7.65 | 46.5x13x30 | 0.64 |
| SH-CMTQ15-1 | 244mm | 212g±50g | 283x90x55 | 10 | 7.12 | 7.65 | 46.5x13x30 | 0.64 |
| SH-CMTQ25-1 | 244mm | 212g±50g | 283x90x55 | 10 | 7.12 | 7.65 | 46.5x13x30 | 0.64 |
| SH-CMTQ60-2 | 290mm | 270g±50g | 315x125x60 | 8 | 8.6 | 9.2 | 52.7x33.3x13.6 | 0.84 |
| UNIT | mN.m | cN.m | N.m | ozf.in | lbf.in | lbf.ft | gf.cm | kgf.cm | kgf.m |
|---|---|---|---|---|---|---|---|---|---|
| 1 mN.m | 1 | 0.1 | 0.001 | 0.142 | 0.009 | 0.0007 | 10.2 | 0.01 | 0.0001 |
| 1 cN.m | 10 | 1 | 0.01 | 1.416 | 0.088 | 0.007 | 102 | 0.102 | 0.001 |
| 1 N.m | 1000 | 100 | 1 | 141.6 | 8.851 | 0.738 | 10197 | 10.2 | 0.102 |
| 1 ozf.in | 7.062 | 0.706 | 0.007 | 1 | 0.0625 | 0.005 | 72 | 0.072 | 0.0007 |
| 1 lbf.in | 113 | 11.3 | 0.113 | 16 | 1 | 0.083 | 1152.1 | 1.152 | 0.0115 |
| 1 lbf.ft | 1365 | 135.6 | 1.356 | 192 | 12 | 1 | 13826 | 13.83 | 0.138 |
| 1 gf.cm | 0.098 | 0.01 | 0.0001 | 0.014 | 0.0009 | 0.00007 | 1 | 0.001 | 0.00001 |
| 1 kgf.cm | 98.07 | 9.807 | 0.098 | 13.89 | 0.868 | 0.072 | 1000 | 1 | 0.01 |
| 1 kgf.m | 9807 | 980.7 | 9.807 | 1389 | 86.8 | 7.233 | 10000 | 100 | 1 |
