開口接頭
梅花接頭
快脫棘輪接頭
三向接頭
固定接頭
替換式固定接頭
開口梅花接頭

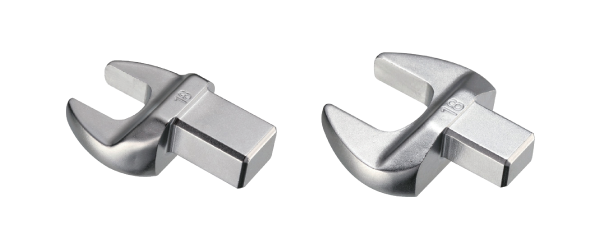

開口接頭

9x12
型號   W
(mm)		 H
(mm)		 C
(mm)		 重量
(g)
20450001 7mm 20.7 5.7 17.5 40
20450002 8mm 22 5.7 17.5 39
20450003 9mm 23.5 5.7 17.5 38
20450004 10mm 24.8 5.7 17.5 42
20450005 11mm 26 5.7 17.5 41
20450006 12mm 27.5 5.7 17.5 43
20450007 13mm 28.8 5.7 17.5 48
20450008 14mm 31.5 7.7 20 52
20450009 15mm 33.5 7.7 20 51
20450010 16mm 36 7.7 20 58
20450011 17mm 37.7 7.7 20 60
20450012 18mm 39 7.7 20 71
20450013 19mm 41.6 7.7 20 74

14x18
型號   W
(mm)		 H
(mm)		 C
(mm)		 重量
(g)
20450014 13mm 29.7 7 25 128
20450015 14mm 31.1 7 25 129
20450016 15mm 33.4 7 25 132
20450017 16mm 35.8 9 25 140
20450018 17mm 37 9 25 136
20450019 18mm 38.6 9 25 147
20450020 19mm 40.6 9 25 147
20450021 21mm 45.2 11 25 171
20450022 22mm 47.3 11 25 165
20450023 24mm 50.8 11 25 167
20450024 27mm 58.7 14 32.5 219
20450025 30mm 62.7 14 32.5 245
20450026 32mm 65.2 14 32.5 246
20450027 34mm 66.5 14 32.5 239
20450028 36mm 66.5 14 32.5 275
20450029 38mm 66.5 14 32.5 265
20450030 41mm 82.5 14 40 307

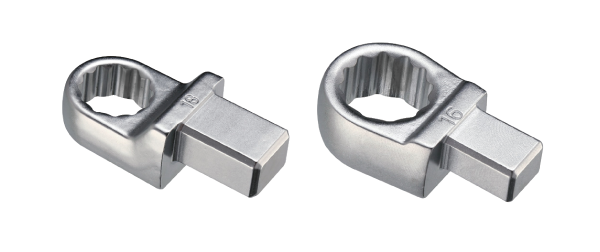

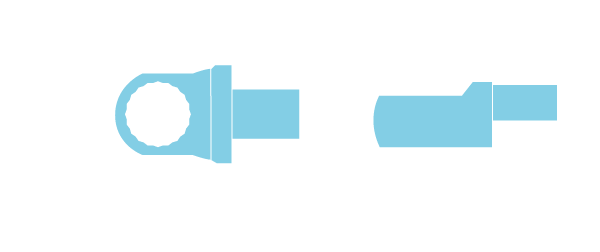

梅花接頭

9x12
型號   W
(mm)		 H
(mm)		 C
(mm)		 重量
(g)
20450031 7mm 13.1 8 17.5 37
20450032 8mm 13.1 8 17.5 40
20450033 10mm 17.6 8 17.5 44
20450034 11mm 19 8 17.5 41
20450035 12mm 20.3 12.2 17.5 49
20450036 13mm 21.1 12.2 17.5 56
20450037 14mm 23.4 12.2 17.5 52
20450038 15mm 24.4 12.2 17.5 52
20450039 16mm 26.4 13.2 17.5 54
20450040 17mm 27.4 13.2 17.5 59
20450041 18mm 28.9 13.2 17.5 56
20450042 19mm 31 13.2 17.5 65
20450043 21mm 33.4 14.7 17.5 71
20450044 22mm 35 14.7 17.5 74

14x18
型號   W
(mm)		 H
(mm)		 C
(mm)		 重量
(g)
20450045 13mm 21 12 25 130
20450046 14mm 23 12 25 123
20450047 15mm 26 12 25 128
20450048 16mm 26 12 25 133
20450049 17mm 27.5 12.5 25 135
20450050 18mm 29.5 12.5 25 134
20450051 19mm 31 12.5 25 138
20450052 21mm 33 15 25 144
20450053 22mm 35 15 25 145
20450054 24mm 38 15 25 153
20450055 27mm 42 17.5 31 162
20450056 30mm 45.1 17.5 31 182
20450057 32mm 48 17.5 31 181
20450058 34mm 51 19 31 210
20450059 36mm 53 19 31 203
20450060 41mm 59.3 19 31 240

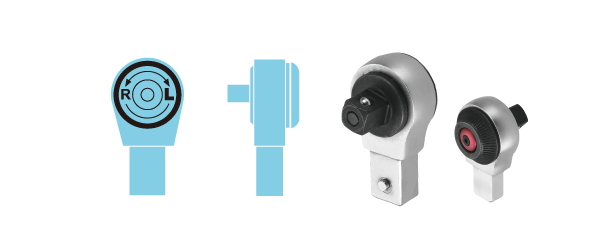

快脫棘輪接頭


型號 棘輪頭 齒數 W
(mm)		 H
(mm)		 C
(mm)		 接頭
(mm)		 重量
(g)
20450061 1/4" 72 25 23 17.5 9x12 69
20450062 3/8" 72 34 33 17.5 9x12 143
20450063 1/2" 72 34 38 17.5 9x12 154
20450064 1/2" 72 41 43 25 14x18 300
20450065 3/4" 72 41 51 25 14x18 338

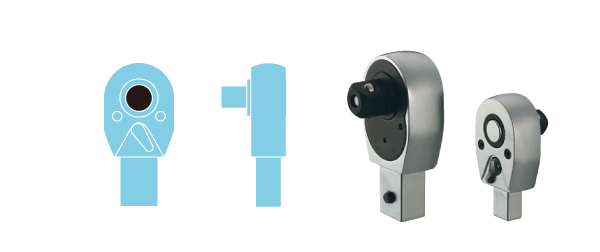

三向接頭


型號 棘輪頭 齒數 W
(mm)		 H
(mm)		 C
(mm)		 接頭
(mm)		 重量
(g)
20450066 1/4" 48 25 21.8 21 9x12 73
20450067 3/8" 48 32 29.7 28 9x12 155
20450068 1/2" 48 32 34.2 28 9x12 170
20450069 1/2" 48 39 37.4 34 14x18 305
20450070 3/4" 48 39 37.4 34 14x18 340

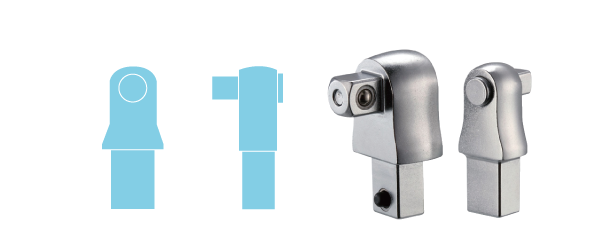

固定接頭


型號 方頭 W
(mm)		 H
(mm)		 C
(mm)		 接頭
(mm)		 重量
(g)
20450071 1/4" 13 19.5 17.5 9x12 39
20450072 3/8" 19 27 17.5 9x12 74
20450073 1/2" 19 32 17.5 9x12 81
20450074 1/2" 25 35 25 14x18 179

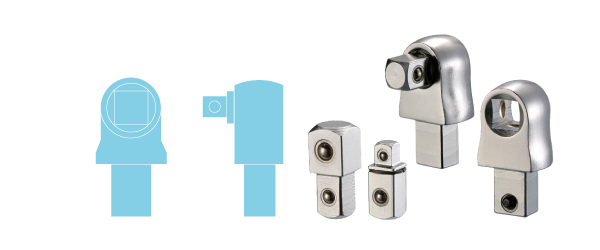

替換式固定接頭


型號 方頭 W
(mm)		 H
(mm)		 C
(mm)		 接頭
(mm)		 重量
(g)
20450075 3/8" 13 - 17.5 9x12 58
  1/4"x3/8" 6.35 24.5 - - 14
  3/8"x3/8" 9.53 27 - - 18
  1/2"x3/8" 12.7 31 - - 28

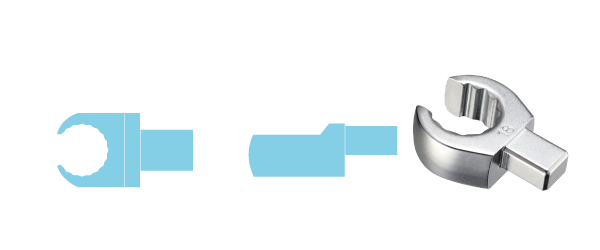

開口梅花接頭


型號   W
(mm)		 H
(mm)		 C
(mm)		 重量
(g)
20450076 10mm 21.2 12 17.5 57
20450077 11mm 22.6 12 17.5 55
20450078 12mm 24.1 12 17.5 59
20450079 13mm 25.2 12 17.5 55
20450080 14mm 27.3 13 17.5 60
20450081 16mm 30.1 13 17.5 65
20450082 17mm 31.6 13 17.5 64
20450083 18mm 33.3 15 17.5 74
20450084 19mm 34.6 15 17.5 80
20450085 21mm 37.7 15 17.5 88
20450086 22mm 39.3 15 17.5 92
