SH-CHTI 系列
通用規格
- ◈ 精度 ≫ 順時針:±2% 逆時針:±3%
- ◈ 扭力單位 ≫ 四種單位可供切換 Nm、Kg.cm、lb.ft、lb-in
- ◈ 操作溫度 ≫ -10°C~ 60°C
- ◈ 保存溫度 ≫ -20°C~ 70°C
- ◈ 濕度 ≫ 無凝露可到 90%
- ◈ 電池壽命(使用時間) ≫ 充飽電8-10小時
- ◈ 電池壽命(充電時間) ≫ 90-120分鐘
- ◈ 掉落測試 ≫ 1m
- ◈ 振動測試 ≫ 10G
- ◈ 耐久度 ≫ 10000 次
- ◈ 環境試驗 ≫ 通過
- ◈ EMC試驗 ≫ 通過
| 型號 | 插槽 | 棘輪方頭 | 最大扭力值 | 設定範圍 | 負載最大值/ DIN 值 |
|---|---|---|---|---|---|
| SH-CHTI30-1 | 9x12mm | 1/4" | 30 Nm | 3~30 Nm | 88.0/62.0 Nm |
| SH-CHTI60-2 | 9x12mm | 3/8" | 60 Nm | 6~60 Nm | 294.0/202.0 Nm |
| SH-CHITI35-2 | 9x12mm | 3/8" | 135 Nm | 13.5~135 Nm | 294.0/202.0 Nm |
| SH-CHTI135-3 | 14x18 mm | 1/2" | 135 Nm | 13.5~135 Nm | 735.0/512.0 Nm |
| SH-CHTI200-3 | 14x18 mm | 1/2" | 200 Nm | 20~200 Nm | 735.0/512.0 Nm |
| SH-CHTI340-3 | 14x18 mm | 1/2" | 340 Nm | 34~340 Nm | 735.0/512.0 Nm |

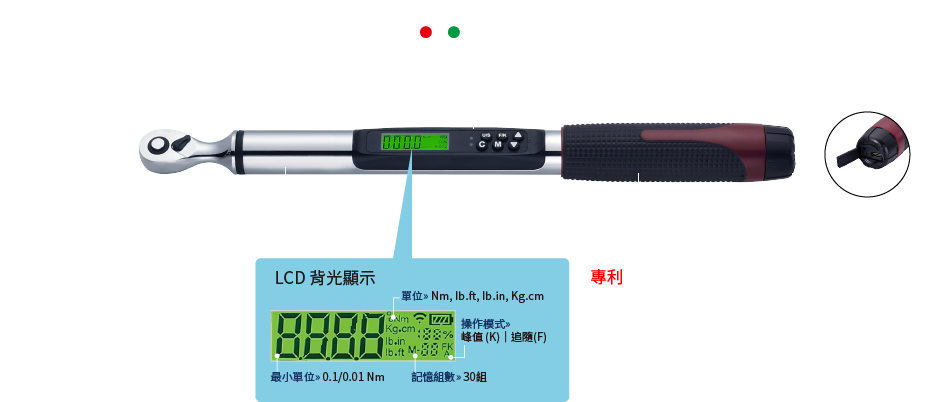

產品特色
| 型號 | 扳手長度 | 扳手重量 | 包裝尺寸 LxWxH(mm) |
數量 (pcs) |
淨重 (kg) |
毛重 (kg) |
外箱 LxWxH(cm) |
材積 Cu.ft |
|---|---|---|---|---|---|---|---|---|
| SH-CHTI30-1 | 387mm | 778g±50g | 460×103×51 | 8 | 15.20 | 16.20 | 48.8×24.2×25.5 | 1.06 |
| SH-CHTI60-2 | 390mm | 810g±50g | 460×103×51 | 8 | 15.45 | 16.45 | 48.8×24.2×25.5 | 1.06 |
| SH-CHTI135-2 | 406mm | 884g±50g | 578×103×51 | 6 | 13.20 | 14.20 | 60.6×24.2×19.7 | 1.02 |
| SH-CHTI135-3 | 428mm | 1110g±50g | 578×103×51 | 6 | 14.77 | 15.77 | 60.6x24.2x19.7 | 1.02 |
| SH-CHTI200-3 | 538mm | 1270g±50g | 697×103×51 | 4 | 12.05 | 13.05 | 72.7x24.2x13.6 | 0.84 |
| SH-CHTI340-3 | 638mm | 1428g±50g | 697×103×51 | 4 | 12.70 | 13.70 | 72.7x24.2x13.6 | 0.84 |
| UNIT | mN.m | cN.m | N.m | ozf.in | lbf.in | lbf.ft | gf.cm | kgf.cm | kgf.m |
|---|---|---|---|---|---|---|---|---|---|
| 1 mN.m | 1 | 0.1 | 0.001 | 0.142 | 0.009 | 0.0007 | 10.2 | 0.01 | 0.0001 |
| 1 cN.m | 10 | 1 | 0.01 | 1.416 | 0.088 | 0.007 | 102 | 0.102 | 0.001 |
| 1 N.m | 1000 | 100 | 1 | 141.6 | 8.851 | 0.738 | 10197 | 10.2 | 0.102 |
| 1 ozf.in | 7.062 | 0.706 | 0.007 | 1 | 0.0625 | 0.005 | 72 | 0.072 | 0.0007 |
| 1 lbf.in | 113 | 11.3 | 0.113 | 16 | 1 | 0.083 | 1152.1 | 1.152 | 0.0115 |
| 1 lbf.ft | 1365 | 135.6 | 1.356 | 192 | 12 | 1 | 13826 | 13.83 | 0.138 |
| 1 gf.cm | 0.098 | 0.01 | 0.0001 | 0.014 | 0.0009 | 0.00007 | 1 | 0.001 | 0.00001 |
| 1 kgf.cm | 98.07 | 9.807 | 0.098 | 13.89 | 0.868 | 0.072 | 1000 | 1 | 0.01 |
| 1 kgf.m | 9807 | 980.7 | 9.807 | 1389 | 86.8 | 7.233 | 10000 | 100 | 1 |
