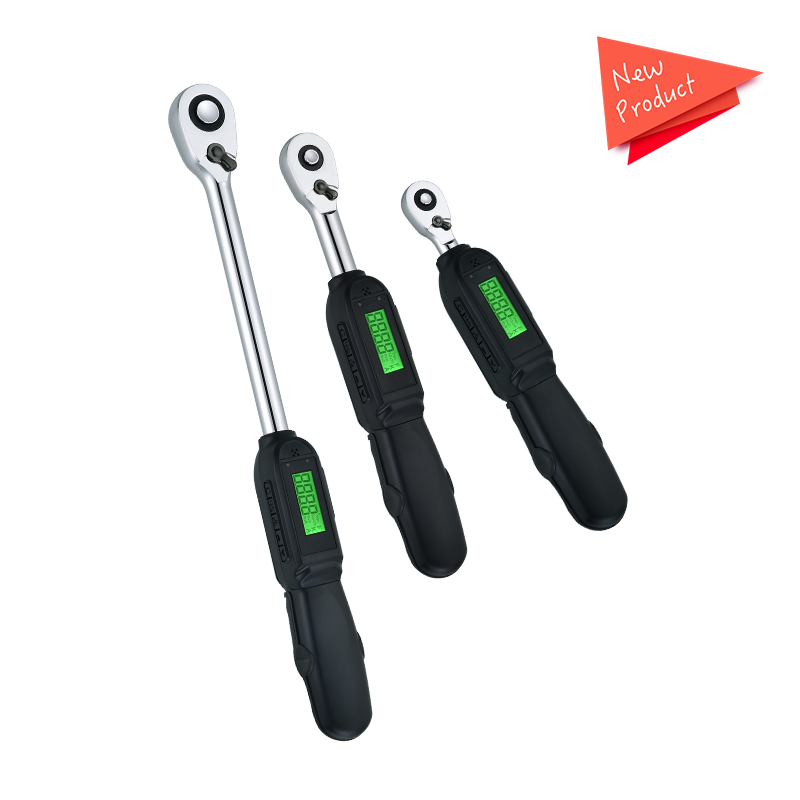

數位扭力扳手-產品圖

SH-ECTA 系列

通用規格

  • ◈ 精度 ≫ 順時針:±2% 逆時針:±3%
  • ◈ 最小單位 ≫ SH-ECTA30-1, SH-ECTA60-2(0.01Nm), 其他型號(0.1Nm)
  • ◈ 扭力單位 ≫ 四種單位可供切換 Nm、Kg.cm、lb.ft、lb-in
  • ◈ 操作溫度 ≫ -10°C~ 60°C
  • ◈ 保存溫度 ≫ -20°C~ 70°C
  • ◈ 濕度 ≫ 無凝露可到 90%
  • ◈ 電池壽命(使用時間) ≫ 充飽電8-10小時
  • ◈ 電池壽命(充電時間) ≫ 90-120分鐘
  • ◈ 掉落測試 ≫ 1m
  • ◈ 振動測試 ≫ 10G
  • ◈ 耐久度 ≫ 10000 次
  • ◈ 環境試驗 ≫ 通過
  • ◈ EMC試驗 ≫ 通過
型號 齒數 棘輪方頭 最大扭力值 設定範圍 負載最大值/ DIN 值
SH-ECTA30-1 72 1/4" 30 Nm 1.5~30 Nm 88.0/62.0 Nm
SH-ECTA60-2 72 3/8" 60 Nm 3.0~60 Nm 294.0/202.0 Nm
SH-ECTA135-2 72 3/8" 135 Nm 6.8~135 Nm 294.0/202.0 Nm
SH-ECTA135-3 72 1/2" 135 Nm 6.8~135 Nm 735.0/512.0 Nm
SH-ECTA200-3 72 1/2" 200 Nm 10~200 Nm 735.0/512.0 Nm

產品特色

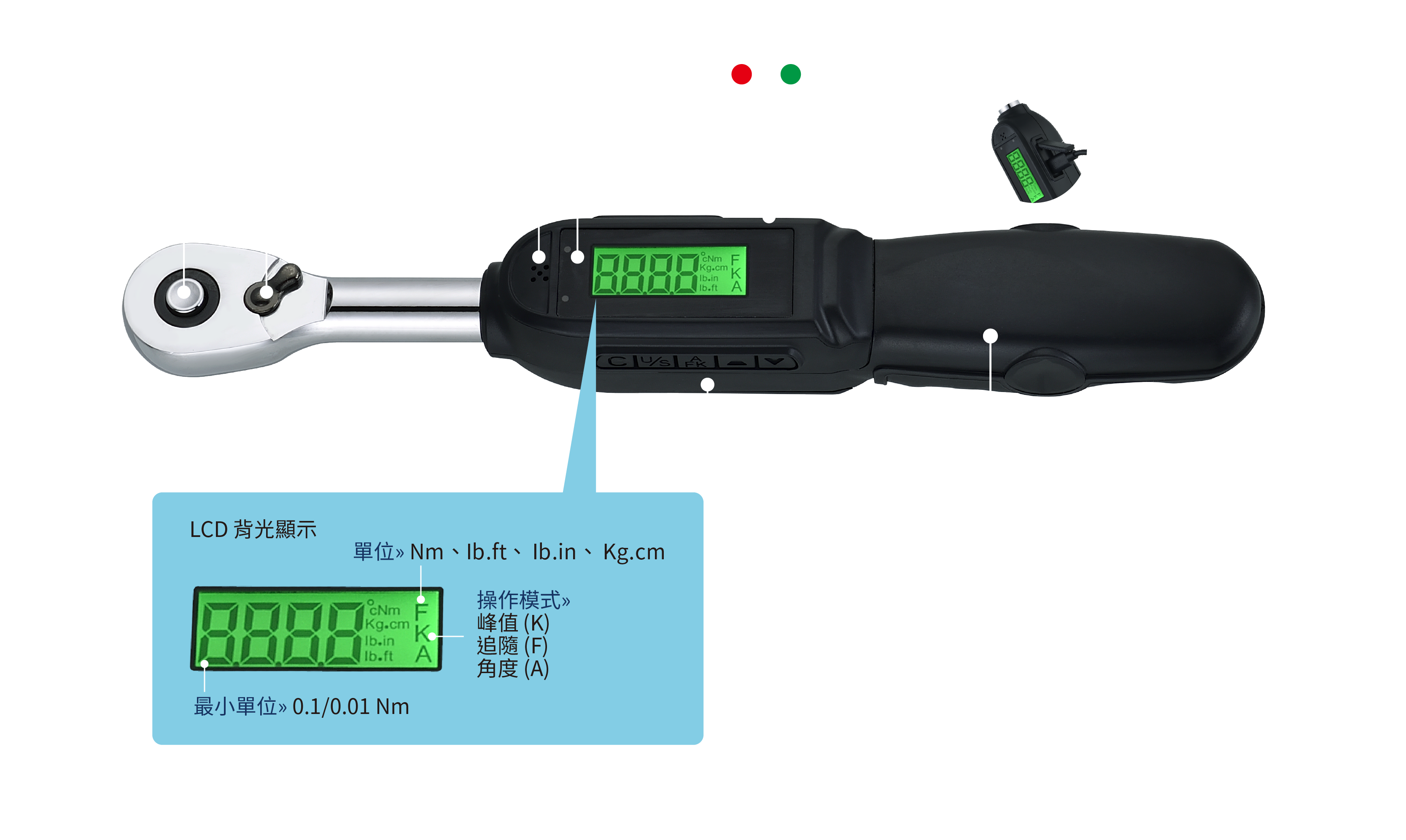

數位扭力扳手-產品特色

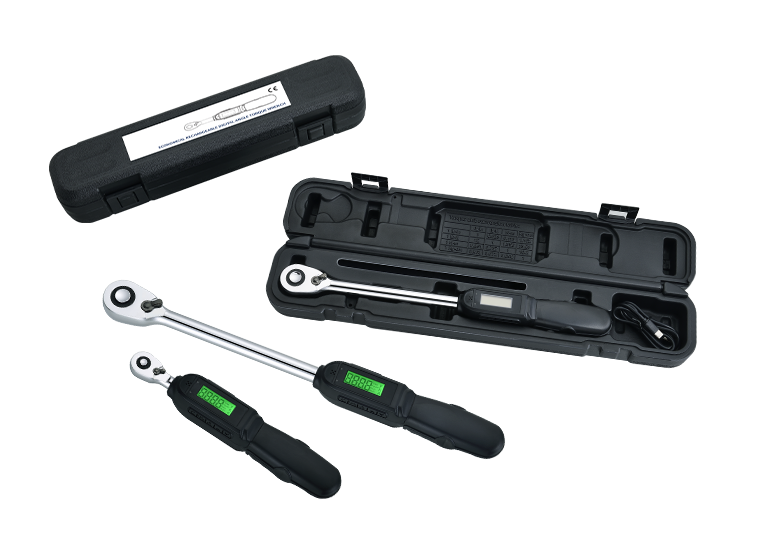

數位扭力扳手-包裝

型號 扳手長度 扳手重量 包裝尺寸
LxWxH(mm)		 數量
(pcs)		 淨重
(kg)		 毛重
(kg)		 外箱
LxWxH(cm)		 材積
Cu.ft
SH-ECTA30-1 220mm 294g±50g 390×90×70 6 4.17 4.68 41×30×17 0.74
SH-ECTA60-2 258mm 436g±50g 390×90×70 6 5.04 5.54 41×30×17 0.74
SH-ECTA135-2 258mm 436g±50g 390×90×70 6 5.04 5.54 41×30×17 0.74
SH-ECTA135-3 383mm 694g±50g 490×95×70 6 7.20 7.77 50×30×30 1.59
SH-ECTA200-3 383mm 694g±50g 490×95×70 6 7.20 7.77 50×30×30 1.59
UNIT mN.m cN.m N.m ozf.in lbf.in lbf.ft gf.cm kgf.cm kgf.m
1 mN.m 1 0.1 0.001 0.142 0.009 0.0007 10.2 0.01 0.0001
1 cN.m 10 1 0.01 1.416 0.088 0.007 102 0.102 0.001
1 N.m 1000 100 1 141.6 8.851 0.738 10197 10.2 0.102
1 ozf.in 7.062 0.706 0.007 1 0.0625 0.005 72 0.072 0.0007
1 lbf.in 113 11.3 0.113 16 1 0.083 1152.1 1.152 0.0115
1 lbf.ft 1365 135.6 1.356 192 12 1 13826 13.83 0.138
1 gf.cm 0.098 0.01 0.0001 0.014 0.0009 0.00007 1 0.001 0.00001
1 kgf.cm 98.07 9.807 0.098 13.89 0.868 0.072 1000 1 0.01
1 kgf.m 9807 980.7 9.807 1389 86.8 7.233 10000 100 1
